[分享]28米跨单跨厂房资料下载

发表于2021-08-09

标签： 28米跨单跨厂房资料 28米跨单跨厂房讨论 28米跨单跨厂房视频

28米跨单跨厂房专题为您提供28米跨单跨厂房的相关资料与视频课程，您可以下载28米跨单跨厂房资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社结构设计热点推荐。

18米单跨钢结构厂房结构施工图（CAD）立即下载

等级：文件 712KB 格式 dwg

28米跨单跨厂房资料下载-18米单跨钢结构厂房结构施工图（CAD）

建筑功能：工业建筑
厂房高度类别：单层厂房
图纸深度：施工图
民用建筑设计使用年限：50年
结构形式：钢结构
钢结构：门式刚架

该资料为18米单跨钢结构厂房结构施工图。该项目为单跨门式刚架结构库房，最大跨度18米。图纸说明详细，结构图纸完整，钢结构节点清晰，具有一定的学习参考意义。结构平面图檩条拉条图结构立面布置图结构剖面图节点大样图

单跨含吊车梁厂房结构施工图（CAD）立即下载

等级：文件 4MB 格式 dwg

28米跨单跨厂房资料下载-单跨含吊车梁厂房结构施工图（CAD）

建筑功能：工业建筑
厂房高度类别：单层厂房
图纸深度：施工图
民用建筑设计使用年限：50年
结构形式：钢结构
钢结构：门式刚架

该资料为单跨含吊车梁厂房结构施工图。该项目为单跨门式刚架结构库房，最大跨度17米。图纸说明详细，结构图纸完整，钢结构节点清晰，具有一定的学习参考意义。结构平面图檩条拉条图结构柱布置图屋顶结构平面图结构剖面图结构立面布置图

印度某22米单跨单层厂房结构图立即下载

等级：文件 2MB 格式 dwg

关键词：钢结构施工图门式刚架结构单层厂房仓库

28米跨单跨厂房资料下载-印度某22米单跨单层厂房结构图

内容简介印度某22米单跨单层厂房结构图　　本次设计为：印度某22米单跨单层厂房结构图　　本工程为22M单跨单层厂房，长度为140M，边柱顶标高为8.0M，建筑面积6336㎡，屋面部分:本工程屋面形式为单脊双坡，屋面设气楼，屋面采用有组织排水形式，屋面坡度为8%。本结构为四周封闭式有檩体系钢结构厂房。此结构按钢柱与基础铰接，钢梁与钢柱刚接进行设计。　　基本风压：0.30KN/㎡　　抗震设防烈度：6度　　图纸包括：　　用地规划详图、钢结构厂房设计说明、立面图、建筑平面图、剖面图、屋顶平面图、基础平面布置图、锚栓平面布置图、屋面结构布置图、屋面檩条布置图、墙梁布置图、刚架图、

[盘锦]某化工塑料产业园单跨厂房建筑施工图立即下载

等级：文件 2MB 格式 dwg

28米跨单跨厂房资料下载-[盘锦]某化工塑料产业园单跨厂房建筑施工图

建筑特征：单跨高度类别：单层建筑结构形式：钢结构图纸深度：施工图项目位置：辽宁设计风格：现代风格设计流派：现代图纸格式：天正7,CAD2000建筑面积：3766.48㎡建筑高度：11.3m地上层数：1层效果图：无内容简介 1. 工程名称：1#生产厂房　　2. 建设地点：盘锦xxx塑料产业园　　3. 本工程厂房为钢结构单跨厂房，采用单跨门式钢架。　　4. 建筑面积：3766.48平方米；　　5. 建筑层数：地上一层，建筑高度11.3m 　　6. 设计使用年限为50年，建筑抗震按七度设防。本工程为戊类组装车间，耐火等级为二级，屋面防水等级为Ⅱ级。剖面 &n

[江苏]框架结构单体四连跨热处理厂房施工组织设计立即下载

等级：文件 80KB 格式 doc

关键词：施工组织设计框架厂房施工组织设计混凝土工程施工方案脚手架施工方案

28米跨单跨厂房资料下载-[江苏]框架结构单体四连跨热处理厂房施工组织设计

项目位置：江苏高度类别：单层建筑结构形式：钢筋混凝土结构钢筋混凝土结构：框架混合结构：其他结构建筑面积：11000㎡地上层数：1层地下层数：0层总工期：120天施组类别：投标模板体系：组合钢模板混凝土材料：钢筋混凝土外立面材料：涂料分部分项工程施工方案：临水,临电,土方工程,装饰装修,屋面,防水,脚手架,给排水,安全文明,季节性施工施组字数：3.3607万编制时间：2014年资料目录 l、概述1 1．1概况1 1．2结构特点1 1．3建筑特点2 1．4水电安装工程2 2.施工条件与工程特点2 3.施工项目管理目标3 4.施工组织3 5.施工规划4 6.施工项目管理组织机构建制5 7.

某双连跨钢结构厂房结构图纸立即下载

等级：文件 4MB 格式 rar

关键词：钢结构施工图门式刚架结构单层厂房仓库

28米跨单跨厂房资料下载-某双连跨钢结构厂房结构图纸

内容简介柱距６米，单跨跨度为３０.２５米．图纸１５张，包括：钢结构设计说明、基础布置图、锚栓布置图、屋面檩条布置图、屋面支撑布置图、柱间支撑布置图、墙面檩条布置图、钢架详图及构件详图等。 2 3 4

[安徽]28m单山型单跨门式刚架厂房结施图纸立即下载

等级：文件 3MB 格式 dwg

关键词： 28m钢结构单跨门式刚架结构厂房结构施工图单山型单跨厂房门式刚架结构

28米跨单跨厂房资料下载-[安徽]28m单山型单跨门式刚架厂房结施图纸

建筑功能：工业建筑
高度类别：单层建筑
厂房高度类别：单层厂房
地上层数：1层
图纸深度：施工图
民用建筑设计使用年限：50年

工程概况：本工程为单层单山单跨门式刚架厂房，跨度为28m，柱距为 7.0m，屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。本工程安全等级为二级。本工程建筑抗震设防类别为丙类，抗震设防烈度为7 度。附件内含：钢结构设计总说明、钢柱平面布置图、屋面结构布置图、屋面檩条布置图、轴柱间支撑布置图、边跨榀架剖面图、中间榀架剖面图、屋顶平面布置图和轴立面布置图等，dwg格式，共计图纸8张。钢柱平面布置图屋面檩条布置图边跨榀架剖面图立面布置图

2016年设计单跨13米简支T梁桥设计图37张CAD（桥宽60.5m，C50混凝土）立即下载

等级：文件 7MB 格式 rar

关键词：简支T梁桥设计桥梁CAD图纸桥梁下部结构设计 C50混凝土桥梁

28米跨单跨厂房资料下载-2016年设计单跨13米简支T梁桥设计图37张CAD（桥宽60.5m，C50混凝土）

设计依据：《公路桥涵设计通用规范》（JTG D60-2015）；《公路工程技术标准》（JTG B01-2014）；《公路钢结构桥梁设计规范》(JTG D64-2015)；城市主干路规划红线宽60米，两侧绿线各20米。桥梁采用单跨13米简支T梁桥，正桥。下部结构扶壁式桥台，扩大基础。桥梁横断面布置：3m人行道（含栏杆）+7m辅道+5m绿化带+15.5m机动车道+4m中央分隔带+15.5m机动车道+3m绿化带+5m多功能车道+2.5m人行道（含栏杆）=60.5m。桥梁分四幅桥布置，北侧边幅桥桥宽8.76m、中幅桥桥宽20.6m，南侧边幅桥桥宽为13.28m、中幅桥桥宽17.8m，四幅

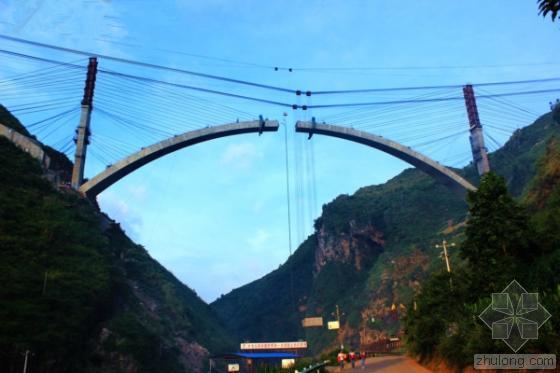

200米！世界最大单跨混凝土拱式渡槽拱圈吊装完成查看详情

浏览数：963 回复数：16

28米跨单跨厂房资料下载-200米！世界最大单跨混凝土拱式渡槽拱圈吊装完成

摘要：6月29日8:30，随着最后一段拱箱吊装顺利就位，由中国电建水电九局承建的世界单跨最大混凝土拱式渡槽——黔中水利枢纽龙场渡槽拱圈吊装完成，为黔中水利枢纽工程实现如期通水目标打下了基础。最后一段拱箱吊装过程中黔中水利枢纽工程是贵州省首个大型跨地区、跨流域、长距离水利调水工程，是贵州省水利工程“三年会战”的标志性工程，也是贵州省重点民生工程。龙场渡槽单跨200米，列世界同类渡槽第一位，其科技和工艺难度堪称中国水利建设的里程碑，是黔中水利枢纽的控制性工程。其中，拱圈吊装是该渡槽施工中技术难度最大、风险系数最高的一环，拱圈截面由底部的12米到拱顶渐变为5.5米，由28节拱

2016年设计60.5m宽跨河单跨13米简支T梁桥图纸37张CAD（C50混凝土，2015桥梁新规范）立即下载

等级：文件 7MB 格式 rar

关键词：简支T梁桥设计扩大基础设计桥面排水设计预应力桥梁设计

28米跨单跨厂房资料下载-2016年设计60.5m宽跨河单跨13米简支T梁桥图纸37张CAD（C50混凝土，2015桥梁新规范）

桥梁工程材料数量表；施工图设计说明；桥位平面图；基础平面图；总体布置图；桥梁横断面及铺装构造图；13mT梁一般构造图；13mT梁钢束构造图；13mT梁梁肋钢筋构造图；13mT梁翼板钢筋构造图；13mT梁中横隔板钢筋构造图；13mT梁端横隔板钢筋构造图；13mT梁梁端封锚钢筋构造图；13mT梁梁端锚下钢筋构造图；桥台一般构造图；桥台台帽、背墙钢筋构造图；桥台抗震挡块钢筋构造图；桥台前墙钢筋构造图；桥台台身肋板钢筋构造图；桥台侧墙钢筋构造图；桥台基础钢筋构造图；抗震设施及支座构造图；伸缩缝构造图；桥头搭板钢筋构造图；人行道板、盖板构造图；栏杆基座、枕梁、缘石钢筋构造图；桥梁栏杆构造图；桥面排水设计

单跨130米的复式钢箱提篮拱桥施工方案（97页）立即下载

等级：文件 5MB 格式 doc

关键词：路桥施工方案组合体系拱桥

28米跨单跨厂房资料下载-单跨130米的复式钢箱提篮拱桥施工方案（97页）

资料目录第一部分工程概述一、工程概况二、结构形式三、工程量统计四、编制依据第二部分制作及安装组织机构一、主要负责人二、厂内制造人员组织配备图三、现场项目经理部组织配备第三部分工厂制作方案一、厂内制造计划二、厂内施工资源配备三、构件制造流程图四、原材料供应及品质保证五、钢结构制作工艺六、焊接工艺七、除锈与防腐施工第四部分现场安装方案一、现场安装进度计划二、施工现场资源配备及构件运输三、钢构件现场施工第五部分质量、安全、工期保证措施一、工程质量措施二、工期保证措施三、安全文明施工保证措施内容简介工程概况：　　主桥

[河北]冷轧热镀锌单跨厂房施工组织设计立即下载

等级：文件 5MB 格式 doc

关键词：施工组织设计双肢钢管混凝土柱大体积混凝土防裂

资料目录目录第一章综合说明 10 第一节编制说明 10 1 编制依据 10 2 编制说明 10 第二节工程概况 10 1 工程简介 10 1.1 工程名称与施工标段 10 1.2 设计单位 11 1.3 建设地址 11 1.4 主要建设内容 11 2 工程概况 11 2.1 主要地质情况 11 2.2 主要建、构筑物基本情况 12 2.3 主要设备、管线情况 12 2.4 三电工程 13 2.5 主要工程实物量 13 第三节主要特点、难点及对策 13 第四节施工总目标及承诺 16 1 工期目标 16 2 质量目标 16 3 安全目标 16 4 环境保护及文明施工目标

[浙江]桥宽28.98m单跨25m后张法预应力空心板桥图纸40张（双排钻孔灌注桩基础）立即下载

等级：文件 21MB 格式 pdf

关键词：路桥工程图纸空心板桥图纸后张法预应力挡土墙结构设计图

28米跨单跨厂房资料下载-[浙江]桥宽28.98m单跨25m后张法预应力空心板桥图纸40张（双排钻孔灌注桩基础）

位置：浙江设计时间：2014年使用性：公路桥跨径大小和多跨总长：25m承重构件受力情况：板桥使用年限：永久性桥材料类型：预应力桥资料目录桥梁总说明桥位平面图桥梁总体立面布置图桥梁总体剖面布置图桥梁总体平面布置图桩位坐标表桥台一般构造图桥台板式橡胶支座构造承台钢筋构造图台帽钢筋构造图桥台挡块构造图桥台钻孔桩配筋图桩基超声波检测管构造图 25米空心板中板一般构造图 25米空心板边板一般构造图 25米空心板中板普通钢筋构造图 25米空心板边板普通钢筋构造图 25米空心板普通钢筋材料表 25米空心板预应力钢束构造图 25米空心板锚端钢筋构造图桥面铺装构造图桥面铺

高速公路特大桥之单跨双铰钢桁梁悬索桥施工方案立即下载

等级：文件 7MB 格式 docx

28米跨单跨厂房资料下载-高速公路特大桥之单跨双铰钢桁梁悬索桥施工方案

本资料为高速公路特大桥之单跨双铰钢桁梁悬索桥施工方案，共103页。贵州省遵义至余庆高速公路D线乌江特大桥是一座主跨为650米单跨双铰钢桁梁悬索桥，主缆矢跨比1：10，加劲钢桁梁高6.5m，主桁吊索横向间距28m,纵向间距10m。全桥为整体式断面，双向四车道，桥面净宽：2×净11米，桥面净宽24.5m其中主桥宽28.0米，引桥宽24.5米。相关图片：采用高温高压水清洗主缆表面污染物搭设防雨棚完成安装后的主缆状态散索股钢缆的表面涂装防护系统示意钢结构件的表

单跨带吊车的钢结构厂房施工图立即下载

等级：文件 601KB 格式 rar

28米跨单跨厂房资料下载-单跨带吊车的钢结构厂房施工图

内容简介基础布置图、地脚螺栓布置图、抗风柱、吊车梁系统图、屋面檩条及拉条布置图、墙梁布置图、墙梁详图、雨蓬平面布置图、轴侧墙墙梁布置图　　钢结构设计说明　　共11张

单跨双铰钢桁梁悬索桥施工方案（图片丰富共103页）立即下载

等级：文件 7MB 格式 docx

28米跨单跨厂房资料下载-单跨双铰钢桁梁悬索桥施工方案（图片丰富共103页）

贵州省遵义至余庆高速公路D线乌江特大桥是一座主跨为650米单跨双铰钢桁梁悬索桥，主缆矢跨比1：10，加劲钢桁梁高6.5m，主桁吊索横向间距28m,纵向间距10m。全桥为整体式断面，双向四车道，桥面净宽：2×净11米，桥面净宽24.5m其中主桥宽28.0米，引桥宽24.5米。 ······ 1工程测量 2索塔基础施工 3承台及塔座施工 4索塔施工 5锚碇施工 6主缆及吊索施工 7钢桁架梁吊装施工 8主缆防护施工方案、施工工艺和方法 ······ 共103页承台及塔

[四川]单跨下承式系杆拱桥实施性施工组织设计146页立即下载

等级：文件 482KB 格式 docx

关键词：下承式系杆拱桥变截面钢箱梁结构主桥桩基工程破除原桥墩桥台工程城市路桥实施

28米跨单跨厂房资料下载-[四川]单跨下承式系杆拱桥实施性施工组织设计146页

项目位置：四川
桥梁用途：城市桥梁
桥梁总长度：262.44m
桥梁上部结构：拱桥
计划工期：9月
质量目标：合格

第一章编制综述 1 1.1 编制依据 1 1.2编制原则 2 1.3指导思想 3 第二章工程概况 4 2.1工程总概况 4 2.2工程地质概况 4 2.3各单位工程概况 7 2.4主要工程量 9 2.5工程特点、重难点及应对措施 10 第三章施工准备 12 3.1工程施工目标 12 3.2施工组织机构 12 3.3开工准备 14 3.4施工期间社会交通组织 15 3.5施工现场平面总体布置 15 3.6资源配备计划 16 3.

[河南]高架桥25.3m宽三跨单箱六室变截面连续钢箱梁加工方案25页立即下载

等级：文件 7MB 格式 zip

28米跨单跨厂房资料下载-[河南]高架桥25.3m宽三跨单箱六室变截面连续钢箱梁加工方案25页

目录： 1技术要求2；2排版工艺9；3切割工艺10；4胎架搭设工艺11；5装配工艺13；6焊接工艺18；7变形校正20；8成品构件允许偏差21；9涂装22；10包装、存放及运输23；11加工安全23；12环境与职业健康23；13加工设备及机具24；14制造遵循的规范文件25；纵向坡度修正后曲线与起拱值叠加CAD；纵向坡度与竖曲线要素图叠加CAD；钢箱梁制造胎架平面放线图。 …… 跨市政路三跨变截面连续钢箱梁,L=50m+70m+50m，高为2.0m至3.3米，箱梁主体宽18.9m，两侧的挑梁各宽3.2m，跨中要求钢箱梁有起拱。钢箱梁箱体材质主要为Q345qD。桥面

双层公路大桥单跨悬吊钢桁梁悬索桥总体实施性施工组织设计116页（重力式地连墙）立即下载

等级：文件 18MB 格式 pdf

关键词：路桥施组设计双层长江公路大桥钢桁梁悬索桥钢桁梁吊装方案

28米跨单跨厂房资料下载-双层公路大桥单跨悬吊钢桁梁悬索桥总体实施性施工组织设计116页（重力式地连墙）

桥梁用途：公路桥桥梁材料类型：钢筋混凝土桥,预应力钢筋混凝土桥,钢桥长度类型：特大桥,大桥桥梁总长度：2630m水上、陆上桥梁：水上桥梁围堰类型：双壁钢围堰桥梁基础：钻孔灌注桩,沉井基础桥梁上部结构：钢桁架桥,悬索桥计划工期：57月质量目标：国家级优质国家级获奖目标：鲁班奖附图及附表：施工进度计划横道图,施工进度计划网络图,组织机构图,工艺流程图,主要工程数量表,劳动力计划表,主要施工机具配置表,测量、实验和检测仪器设备表编制时间：2014资料目录 1编制依据、原则、范围4 1.1 编制依据 4 1.2 编制原则 4 1.3 编制范围及说明 4 2工程概况 4 2.1 项目简介及工程
