[分享]深基坑钢管支撑资料下载

发表于2019-04-01

标签：深基坑钢管支撑资料深基坑钢管支撑讨论深基坑钢管支撑视频

深基坑钢管支撑专题为您提供深基坑钢管支撑的相关资料与视频课程，您可以下载深基坑钢管支撑资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社建筑施工热点推荐。

房建施工技术员晋升训练营立即试听

学员数 3373 好评率 99.00%

关键词：房建施工技术员施工方案编制技术交底编制房建读图识图施工组织设计施工技术重点

深基坑钢管支撑资料下载-房建施工技术员晋升训练营

立即试听

危险性较大模架工程安全专项方案论证要点立即试听

学员数 6204 好评率 100.00%

深基坑钢管支撑资料下载-危险性较大模架工程安全专项方案论证要点

立即试听

提高深基坑钢管斜支撑施工质量立即下载

等级：文件 7.01MB 格式 doc

关键词：钢管斜支撑施工完成图提高深基坑钢管斜支撑施工质量提高深基坑钢管斜支撑施工标准化与巩固措施

深基坑钢管支撑资料下载-提高深基坑钢管斜支撑施工质量

本资料为提高深基坑钢管斜支撑施工质量，doc格式概况：融侨江滨广场项目位于福州市台江区北江滨，江岸名都南侧，属于综合型商业、办公建筑群体，由一座23层五星级酒店大楼、一座35层办公写字楼、4层商业裙房及地下二层地下室组成。工程支护形式采用局部剖面钢管斜支撑+SMW工法桩+一道混凝土内支撑+一道腰部锚杆的混合支护形式。钢管斜支撑支护由一道支护桩腰梁、牛腿支墩及钢管组成。在土方开挖过程中，利用大放坡土方来卸载土体抵抗荷载；土方开挖结束后，利用底板后浇带来卸载土体抵抗荷载。该支护体系在支护桩腰梁、底板牛腿支墩相应部位分别预埋钢板并浇筑混凝土，待支护桩腰

[浙江]顶管工作井深基坑SMW工法桩及钢管支撑支护施工图（附计算模型） vip 立即下载

等级：文件 2.03MB 格式 dwg

关键词：岩土工程图纸基坑支护降水深基坑支护设计顶管接收井基坑顶管工作井基坑

深基坑钢管支撑资料下载-[浙江]顶管工作井深基坑SMW工法桩及钢管支撑支护施工图（附计算模型）

内容简介本工程为应急供水工程顶管接收井个工作井深基坑支护。基坑计算深度为10.65米，工作井基坑开挖面积约80平米，接收井开挖面积约44平米。采用SMW工法桩加角撑支护，SMW工法桩采用∅850三轴水泥搅拌桩中内插工字钢，支撑采用∅609x16钢管。 13张，编制于2007年。钢管支撑布置基坑支护剖面图斜撑与钢围檩连接平面图混凝土牛腿详图节点详图

[江苏]11米深基坑排桩加钢管支撑支护施工图 vip 立即下载

等级：文件 12.96MB 格式 dwg

关键词：岩土工程图纸基坑支护降水基坑支护设计

深基坑钢管支撑资料下载-[江苏]11米深基坑排桩加钢管支撑支护施工图

内容简介本工程为隧道明挖基坑围护，基坑最大开挖深度11米，围护结构除放坡外采用800@1000mm排桩；内撑采用1~3道609mmx16mm钢管支撑；围檩为H500×300×11×18双拼。止水帷幕及阴角加固采用∅85@60旋喷桩，加固范围为坑底5m。含：基坑围护平面设计图、围护结构纵断面设计图、围护结构横断面设计图、排桩配筋图、立柱桩平面布置图、立柱桩及格构柱详图、立柱加强杆设计图、钢支撑钢围檩及冠梁大样图、格构柱系梁及支撑连接大样图、监测平面图、监测横断面、施工工序 47张，编制于2014年。围护结构横断面图纵断面设计

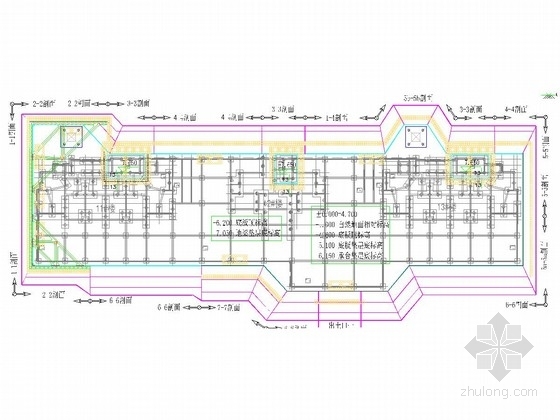

[浙江]深基坑拉森钢板桩及钢管支撑支护施工图 vip 立即下载

等级：文件 4.53MB 格式 dwg

关键词：岩土工程图纸基坑支护降水深基坑支护设计

深基坑钢管支撑资料下载-[浙江]深基坑拉森钢板桩及钢管支撑支护施工图

内容简介本工程包括2幢5层教学综合楼、行政楼，设1层地下室。基坑开挖深度为5.45m~6.95m，基坑面积约6000m2，基坑形状大致呈凸字形。基坑支护结构采用放坡+拉森钢板桩+一道钢管水平支撑的支护结构形式同时结合降水。 16张，编制于2013年。基坑支护剖面图钢立柱与钢支撑节点钢支撑与围檩节点

[福建]市政桥梁深基坑U型钢板桩加钢管支撑支护施工图立即下载

等级：文件 1.07MB 格式 dwg

关键词：岩土工程图纸基坑支护降水市政桥梁深基坑 U型钢板桩支护钢管支撑

深基坑钢管支撑资料下载-[福建]市政桥梁深基坑U型钢板桩加钢管支撑支护施工图

内容简介本工程为跨河桥梁承台深基坑支护，基坑第一阶段开挖深度为3.4米，待桥台浇筑完成后架梁前继续开挖至5.4米。基坑旁边为公路，施工期间通车，周边分布各种地下管线，故基坑侧壁安全等级为一级。【基坑支护】基坑采用U型钢板桩+一道内支撑+坑内被动区加固的方式进行支护，U型钢板桩采用SP-U400×70×5.5，桩长15m；钢围檩为双拼HW350型钢；内支撑采用φ609钢管内支撑及HW400型钢；被动区加固采用双轴水泥搅拌桩；坑外民房侧施工两排高压旋喷桩减少钢板桩沉桩振动对民房的影响。 10张，编制于2012年。基坑支护剖面图基坑支

[江苏]10米深基坑排桩加钢管支撑支护施工图 vip 立即下载

等级：文件 4.17MB 格式 dwg

关键词：岩土工程图纸基坑支护降水深基坑支护施工图

深基坑钢管支撑资料下载-[江苏]10米深基坑排桩加钢管支撑支护施工图

资料目录基坑支护设计施工总说明基坑支护平面信息图基坑支护平面布置图第一层支撑平面布置图 A51第二层支撑平面布置图立柱桩平面布置图降水井平面布置图基坑支护剖面图节点图及大样图基坑支护监测平面布置图内容简介本工程分三个基坑，总开挖面积约7.5万平米，基坑开挖深度6.25米~10.15米，基坑支护安全等级为二级。基坑采用钻孔灌注桩排桩加内支撑支护形式。坑内布置疏干管井降水，管井深度为12米、16米。【基坑支护结构】 1、800@1000钻孔灌注桩排桩+一道钢管支撑 2、900@1100灌注桩+二层支撑（第一层支撑为钢筋混凝土，第二层为钢管支撑，

[QC成果]提高深基坑钢管斜支撑施工质量（附图）立即下载

等级：文件 4.99MB 格式 doc

关键词：钢管斜支撑施工深基坑钢管斜支撑钢管斜支撑施工方案

深基坑钢管支撑资料下载-[QC成果]提高深基坑钢管斜支撑施工质量（附图）

资料目录一、工程简介1 二、QC小组简介2 三、选题理由2 四、现状调查2 五、设定目标和专家论证4 六、原因分析5 七、要因确认7 八、制定对策14 九、对策实施14 十、效果检查19 十一、标准化与巩固措施21 十二、总结及今后打算22 附表一24 附表二24内容简介本工程由一座23层五星级酒店大楼、一座35层办公写字楼、4层商业裙房及地下二层地下室组成。工程支护形式采用局部剖面钢管斜支撑+SMW工法桩+一道混凝土内支撑+一道腰部锚杆的混合支护形式。钢管斜支撑支护由一道支护桩腰梁、牛腿支墩及钢管组成。在土方开挖过程中，利用大放坡土方来卸载土体抵抗荷载；土方

[成都]明挖盖挖结合地铁深基坑围护桩加钢管支撑支护施工图 vip 立即下载

等级：文件 8.68MB 格式 dwg

关键词：岩土工程图纸基坑支护降水地铁深基坑支护

深基坑钢管支撑资料下载-[成都]明挖盖挖结合地铁深基坑围护桩加钢管支撑支护施工图

资料目录设计说明围护结构总平面图围护结构平面图左右线纵断面图围护结构横剖面围护桩配筋图护壁配筋图压顶梁配筋图钢管柱与底板、梁连接设计图 φ700钢管柱与顶梁连接设计图 φ800钢管柱与顶梁连接设计图 φ800钢管柱与底纵梁、板连接图 φ700钢管柱底部定位系统图 φ800钢管柱底部定位系统图盖挖段军便梁平面图盖挖段军便梁立面图冠梁与军便梁连接详图军便梁连接系拼装图盖挖段预制路面板平面布置图路面板配筋图基坑监测图工程数量汇总表内容简介本工程为地铁站深基坑，开挖深度约17米。本次围护结构采用围护桩+钢管支撑（混凝土支撑）的支护形式，其中围护桩

[辽宁]25米深基坑灌注桩加六道钢管支撑支护施工方案（含汇报PPT） vip 立即下载

等级：文件 4.05MB 格式 doc

关键词：岩土施工方案基坑开挖支护基坑支护施工方案

深基坑钢管支撑资料下载-[辽宁]25米深基坑灌注桩加六道钢管支撑支护施工方案（含汇报PPT）

项目类型：交通建筑基坑深度：25m基坑侧壁安全等级：一级建筑基坑支护形式：排桩支护,内支撑支护建筑基坑监测项目：（坡）顶水平位移,围护墙深层水平位移,地下水位,周围建（构）筑物变形基坑支护施工详图、示意图：5~10张基坑开挖支护施工方案编制时间：2008年资料目录一、编制说明 4 1．编制依据 4 2.编制原则 4 二、工程概述 5 三、工程地质与水文地质情况概况 6 1．工程地质情况概述 6 2、水文地质情况 7 四、施工部署 7 1．土方开挖概述 7 2、各工序配合及协调问题 7 五、施工安排 8 1 开挖前准备工作 8 2 施工原则 9 3 施工进度计划 9 4 开挖机械设备

[陕西]湿陷性黄土地区地铁站深基坑灌注桩加钢管支撑支护施工方案 vip 立即下载

等级：文件 1.57MB 格式 doc

关键词：岩土施工方案基坑开挖支护

深基坑钢管支撑资料下载-[陕西]湿陷性黄土地区地铁站深基坑灌注桩加钢管支撑支护施工方案

项目类型：交通建筑基坑深度：13.34m基坑侧壁安全等级：二级建筑基坑支护形式：排桩支护, 内支撑支护建筑基坑监测项目：（坡）顶水平位移, 墙（坡）顶竖向位移, 土体深层水平位移, 墙后地表竖向位移, 周围建（构）筑物变形, 周围地下管线变形基坑支护施工详图、示意图：10张以上基坑开挖支护施工方案编制时间：2010年资料目录第一章编制说明 - 1 - 一、编制依据 - 1 - 二、编制原则 - 1 - 第二章工程概况 - 3 - 一、工程概况 - 3 - 二、工程地质条件 - 4 - 三、水文地质情况 - 10 - 四、建筑场地类别及地震动参数 - 11 - 五、特殊地质及不良

深基坑钢支撑围护结构方案设计立即下载

等级：文件 2.40MB 格式 doc

关键词：深基坑钢支撑围护结构水平支撑体系钢支撑体系安全性验算基坑开挖支护

深基坑钢管支撑资料下载-深基坑钢支撑围护结构方案设计

本资料为深基坑钢支撑围护结构方案设计，共18页，格式为word。图文丰富！工程概况：盾构始发井基坑围护结构由地下连续墙+水平支撑体系组成，地连墙厚度为1m，采用C30W8F150水下混凝土浇筑，墙顶设置1200×1400mm的钢筋砼冠梁，槽段划分共22幅，基坑内由上往下共设置五道支撑。基坑内支撑体系一般由各种型钢撑、钢管撑、钢筋混凝土撑等构成支撑系统，而在深基坑的施工支护结构中，常用的支撑系统按其材料可分为现浇钢筋混凝土支撑体系和钢支撑体系两类。本标段针对基坑支撑形式提出了采用钢支撑代替原钢筋混凝土支撑的方案设计，并委托设计院进行了钢支撑稳定性的

地铁出入口深基坑SMW工法桩加内支撑支护施工图立即下载

等级：文件 611.00KB 格式 dwg

关键词：岩土工程图纸基坑支护降水地铁出入口深基坑基坑支护设计 SMW工法桩

深基坑钢管支撑资料下载-地铁出入口深基坑SMW工法桩加内支撑支护施工图

内容简介出入口基坑围护结构采用∅850@600SMW工法桩(劲性水泥土搅拌桩)，间隔内插HN700×300×13×24型钢，待内部结构施工完毕达到设计强度后，内插H型钢方可拔除。出口局部采用∅850@600水泥土搅拌桩。基坑围护结构设置三道水平钢管支撑，局部较深处设置四道水平钢管支撑。 4张，编制于2012年。出入口剖面地基加固平面布置图支护剖面

深基坑地下墙与临时钢管支撑组合立即下载

等级：文件 165.00KB 格式 pdf

关键词：其他岩土资料其他岩土工程资料

内容简介地下墙与临时钢管支撑组合支护以其装拆迅速,可有效地缩短地下室施工工期,而被广泛应用于深基坑的临时支护,但若因其项目资金或其运作发生重大变化而导致临时支护时间超过一年时,则必须对其结构的稳定性和安全性进行评估,并进行有效的加强和加固处理.

[浙江]深基坑复合土钉墙及排桩内支撑支护施工图 vip 立即下载

等级：文件 2.38MB 格式 dwg

关键词：岩土工程图纸基坑支护降水深基坑支护设计

深基坑钢管支撑资料下载-[浙江]深基坑复合土钉墙及排桩内支撑支护施工图

资料目录设计总说明总平面图平面布置图内支撑布置图剖面图大样图基坑监测布置图内容简介工程设一层地下室，开挖深度5.85米，电梯井坑中坑开挖2.55米~3.55米，周边环境相对简单。基坑支护采用复合式土钉墙及排桩内支撑围护结构，坑中坑采用水泥搅拌桩形式支护。【支护设计】土钉墙：锚管连接采用套筒接头，钢管外径48mm；钻入式土钉采用一搅一喷工艺；面层为C20喷射混凝土，厚100mm。水泥搅拌桩：桩径600mm，搭接150mm，被动区加固搭接100mm。钻孔灌注桩：钻孔灌注桩排桩应采用跳打法施工。冠梁、支撑：C25混凝土井型钢构架

[上海]城市地铁20米深基坑地下连续墙加六道支撑开挖支护施工方案 vip 立即下载

等级：文件 1.14MB 格式 doc

关键词：岩土施工方案基坑开挖支护基坑开挖施工方案

深基坑钢管支撑资料下载-[上海]城市地铁20米深基坑地下连续墙加六道支撑开挖支护施工方案

项目类型：交通建筑基坑深度：20.7m基坑侧壁安全等级：二级建筑基坑支护形式：地下连续墙支护,内支撑支护建筑基坑监测项目：（坡）顶水平位移,墙（坡）顶竖向位移,围护墙深层水平位移,土体深层水平位移,地下水位,墙后地表竖向位移,周围建（构）筑物变形,周围地下管线变形基坑支护施工详图、示意图：10张以上资料目录 1 编制依据 1 2 工程概况 1 2.1 工程位置及工程设计 1 2.2 工程地质及水文地质 4 2.3 工程周边环境 7 2.4 工程工期要求 7 2.5 主要工程数量表 7 3 总体施工部署 8 3.1 总体施工方案 8 3.2 总体施工计划 9 3.3 资源配置计划安排

深基坑内支撑体系钢管支撑预埋件设计大样图立即下载

等级：文件 135.00KB 格式 dwg

关键词：岩土工程详图基坑支撑预埋件设计钢垫板预埋件

深基坑钢管支撑资料下载-深基坑内支撑体系钢管支撑预埋件设计大样图

内容简介 2、钢支架由L100×16与Φ28钢筋焊接，每道钢管撑设置两榀。 3、焊缝不允许虚焊，严格按焊接规范要求制作。除注明外，其余各构件焊缝高度均为8mm。包含CAD图：钢管支撑预埋件大样图（一）钢管支撑预埋件大样图（二）直钢支撑钢垫板预埋件示意图斜钢管换撑处平面图斜钢管换撑处立面图斜钢管换撑钢垫板示意图钢支架编制于2012年共2张

[福建]物流公司地下室深基坑水泥土搅拌桩结合钢管内支撑支护施工图 vip 立即下载

等级：文件 4.70MB 格式 dwg

关键词：岩土工程图纸基坑支护降水水泥土搅拌桩

深基坑钢管支撑资料下载-[福建]物流公司地下室深基坑水泥土搅拌桩结合钢管内支撑支护施工图

资料目录基坑平面位置示意图第一道基坑支护结构与监测点平面布置图第二道基坑支护结构与监测点平面布置图立柱平面定位图基坑支护设计剖面图基坑支护施工顺序示意图基坑支护结构大样图降水井、排水沟及集水井平面布置图降水井大样图内容简介基坑深8.950米，采用SMW工法进行施工，采用两道钢管内支撑及两排水泥土搅拌桩进行基坑支护。施工顺序：1.基坑边线定位；完成放坡、挂网喷射混凝土及SMW工法桩的施工。2.开挖基坑至-2.950米；冠梁与第一道钢管支撑加预紧力顶紧。3.开挖基坑至-4.950米，型钢围檩与第二道钢管支撑加预紧力顶紧。4.开挖基坑至-6.350~8.

[湖北]地铁车站17米深基坑排桩结合三道内支撑支护施工图 vip 立即下载

等级：文件 3.58MB 格式 dwg

关键词：岩土工程图纸基坑支护降水

深基坑钢管支撑资料下载-[湖北]地铁车站17米深基坑排桩结合三道内支撑支护施工图

内容简介拟建地铁车站规模为地下二层、12m宽岛式站台车站，车站结构形式为单柱双跨矩形框架结构。基坑安全等级为一级，车站采用明挖法施工，钻孔灌注桩结合内支撑系统支护。基坑深约17m。围护结构采用钻孔桩+三道内支撑，第一道支撑采用钢筋混凝土支撑,其余设置两道φ609钢管支撑。在基坑内角部各支撑平面内设置三角撑，做为角部支撑。盾构井处三道支撑+一道换撑。基坑中部设临时立柱及纵向连系梁。第一道支撑为混凝土支撑，截面为800x1000；其余均为φ609x16钢支撑。围护桩成桩前宜先试桩，试桩数量不少于3根。钻孔灌注桩可采用泥浆护壁法施工，必要时可采用套筒护壁，钻孔桩采用水下灌注混
