[分享]revit体量绘制资料下载

发表于2020-01-14    0人浏览    0人跟帖    总热度:30

筑龙币+0

匿名

revit体量绘制专题为您提供revit体量绘制的相关资料与视频课程,您可以下载revit体量绘制资料进行参考,观看相关视频课程提升技能。更多内容请查看筑龙学社BIM热点推荐

每日一技Revit中如何用体量创建筏板基础 立即下载

等级:     文件格式:pdf     文件大小:310.31KB

关键词: BIM软件技巧 Revit体量创建 Revit软件技巧

每日一技Revit中如何用体量创建筏板基础
在绘制结构模型时,需要绘制筏板基础,那么用什么方法可以更好的完成整体筏板的创建呢,接下来我们就用体量的方式创建该筏板。 1.首先在体量与场地里打开内建体量。 2.根据图纸绘制板的轮廓并创建实心形状。 3.然后同体量底面标高处绘制和基础上顶面形状一样的参照线www.cbim.cQnSx040.7元.....图3 4.在基础底标高处绘制同基础下底面的参照线,此过程需要在立面设置工作平面进行绘制。 5.选中两个参照线创建实心形状并和上面的体量连接,完成体量绘制。 6.在上文选项卡找到体量和场地中的屋顶,复制一个屋顶改为基础垫层,并设置所需要
立即下载

利用Revit概念体量及自适应构件生成螺旋线全过程解析 立即下载

等级:     文件格式:doc     文件大小:481.05KB

关键词: 新建概念体量 自适应公制常规模型 revit技巧应用

利用Revit概念体量及自适应构件生成螺旋线全过程解析
1.首先打开Revit,“新建概念体量”——“公制体量”进入概念体量环境 2、复制一个标高2 3、分别在标高1和标高2上平面绘制一个圆,两个圆的半径相等,其圆心在水平面的投影相同 4、为标高1平面上的圆半径添加参数为R1 5、将R1参数同时指定给标高2上的圆半径 6、为标高1和标高2之间的距离设置参数为H 7.选中两个圆创建实体图形 8.将两个半圆柱体进行表面分割,u 、v编号都为8、4 9.选中圆柱体的顶面,分割表面,u、v编号都为2 10. 选择以创建好的圆柱表面,单击“表面表示”右方的箭头,勾选“节
立即下载

每日一技Revit中巧用体量和自适应族制作莫比乌斯环 立即下载

等级:     文件格式:pdf     文件大小:489.90KB

每日一技Revit中巧用体量和自适应族制作莫比乌斯环
1.首先建立一个“自适应公制常规模型” 2.拾取“参照标高”,并点击“上”,然后选择“矩形”绘制一个矩形。 3.然后利用“DI”以及”EQ对其进行标注和均分,并分别赋予A和B的参数(A、B分别都改为5000)。 4.再放置一一个”点图元”在中心,并使其自适应,并把“自适应点”锁定在中心上。 5.另外在新建一个“公制体量”,任意绘制一个圆。 6.利用模型线的直线分别把圆的直径绘制出来。 7.选中直径和參照平面,分别使其不断的旋转30°,直到如下图为止。 8.再载入之前画好的自适应族,将其放置在圆与参照平面交点处,所有交点都需放
立即下载

每日一技Revit中报告参数在体量与自适应里的应用 立即下载

等级:     文件格式:pdf     文件大小:658.08KB

关键词: 体量与自适应 BIM软件技巧 BIM软件应用 Reit软件技巧

每日一技Revit中报告参数在体量与自适应里的应用
1.首先需要建立一个“自适应公制常规模型”。 2.点击“前立面视图”放置两个參照点,位置如下图所示,并选中两个点使其自适应。在点击参照点的时候让我们选择一个工作平面,这时候我们利用“名称”选择工作平面。 3.然后去三维拾取1号“自适应点”的立面,并放置一个参照点。 4.放置以后用TAB选中刚才放置的参照点,并拖拽红色箭头,拖拽到如下图所示的位置。(拖拽得劲量远一点即可) 5.通过同样的操作方法又在1号“自适应点”上放置一个参照点,随后按住CTRL同时选中刚才放置的两个参照点,在点击“通过点的样条曲线”,使其生成一一段线段。 6.在刚才生成的线段
立即下载

Revit体量模型创建之DC Towers形体! 查看详情

浏览数:1555

Revit体量模型创建之DC Towers形体!
1、选择“自适应公制常规模型”族样板新建自适应构件族,绘制六个参照点并选中点击“使自适应”将六个点变成自适应点;  2、点击参照线并勾选三围维捕捉以此将这六个点进行连接(点击“使自适应”工具后点上方会出现数字连接时按照数字的顺序相连);  3、选择绘制好的参照线,点击创建形状并对其高度进行对齐标注,添加高度参数值进行控制;  4、选择创建好的实体为其添加材质参数,然后将文件进行保存;  5、选择“公制体量”族样板新建体量,复制几个标高(这里我就以四个为例)调整高度值; 6、设置底部标高平面为工作平面,绘制
查看详情

Revit体量模型创建之莫比乌斯环形体! 查看详情

浏览数:5149

Revit体量模型创建之莫比乌斯环形体!
昨天发布了sketch up创建莫比乌斯环的高阶教程,今天revit也要来一个! 1、先创建整个圆形外轮廓,选择“公制体量”族样板新建体量,绘制圆形模型线并将其半径添加标签参数进行控制;  2、然后创建截面形状,选择“公制体量”族样板新建体量,先在默认的参照线中心位置绘制一个参照点;  3、设置中心参照点的水平面作为工作平面,绘制四个参照点;  4、以参照点为中心绘制一个矩形并对其边长添加标签进行参变;将刚刚绘制的四个参照点移动到矩形四个顶点位置;  5、重新使用模型线将四个参照点以此进行连接,选中中心的
查看详情

Revit绘制桥梁,就是这么easy! 查看详情

浏览数:1032

Revit绘制桥梁,就是这么easy!
Revit绘制桥梁,就是这么easy!来源:BIM学习网  导读用REVIT绘制桥梁不难,关键是桥梁的平面曲线和纵断面曲线,如何结合,能确定桥中线3D模型,就解决了桥梁在REVIT中绘制问题。 解决方法:用CIVIL绘制中线,把中线导入REVIT作为参照。 步骤:(路中线---3维多段线---样条曲线) 1.在CIVIL中绘制中线的平面和纵断面    2.转到C3D 视图,找到刚才绘制的中线(这里有两条,一条是地面路线,一条是设计路线,我们所找的就是设计路线,可以查看特性,如果是布局,就是设计路线),两次炸开,使之
查看详情

Revit体量模型创建之空间网架结构! 查看详情

浏览数:2205

Revit体量模型创建之空间网架结构!
创建空间网架结构有两个主要的步骤:外形轮廓的创建、玻璃嵌板的创建;创建过程如下: 1、选择“公制体量”族样板新建体量,复制几个竖直方向的参照平面来创建网架外形轮廓;  2、使用“通过点的样条曲线”分别在竖直的参照平面上绘制曲线形状;  3、可以切换到右里面视图查看点的位置是否正确,选中点拖动箭头调整位置;  4、按住Ctrl选中所有曲线,点击菜单栏的“创建形状”创建出实体;  5、选择创建好的实体形状,点击菜单栏“分割表面”对实体划分网格;  6、选择“基于公制幕墙嵌板填充图案”族样板
查看详情

Revit体量模型创建之梦露大厦形体! 查看详情

浏览数:3067

Revit体量模型创建之梦露大厦形体!
1、选择“自适应公制常规模型”族样板新建自适应构件族,绘制两个参照点并选中点击“使自适应”将两个点变成自适应点;  2、自适应点实例属性中的角度值是灰选的,我们并不能对其进行添加角度参数控制,这里可以再在自适应点1位置放置一个参照点(参照点是可以设置角度参数控制的)设置参照点的水平面为工作平面,绘制椭圆并将椭圆的长半径和短半径分别添加尺寸标注参数;  3、设置自适应点2的水平面为工作平面,点击创建选项卡下尺寸标注的对齐命令,标注两个点的距离并将其添加标签进行控制;  (注:这里添加的参数需要设置成实例参数并勾选报告参数,至于为什么要这
查看详情

BIM(Revit)项目实战应用——基础建模速成 立即试听

学员数 1452 好评率 98%

关键词: Revit 功能 Revit 渲染 Revit 漫游 Revit 算量 BIM施工

BIM(Revit)项目实战应用——基础建模速成
立即试听

全国BIM等级考试(设备专业)联考班 立即试听

学员数 5042 好评率 98%

关键词: bim等级考试 bim二级设备 bim机电工程师 bim机电建模

全国BIM等级考试(设备专业)联考班
立即试听

关于Revit如何替换体量楼层的颜色 查看详情

浏览数:1261

关于Revit如何替换体量楼层的颜色

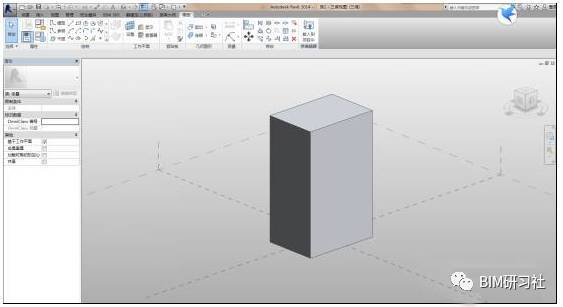

 1.新建一个公制体量,随便绘制一个形状。    2.新建一个项目,到立面视图创建几个标高,然后将刚创建的形状载入到项目中,并生成体量楼层。    3.单击“视图”选项卡下“图形”面板中的“可见性/图形”命令(快捷键vv),勾选体量。   a.第一种方法找到体量楼层更改其填充图案。    b.第二种方法,点击“对象样式”展开体量找到体量楼层,更改体量楼层的材质。    【精品课程推荐】 土建BIM工程师速成班(视频+直播+答疑+证书) Revit入门及平台功能详解
查看详情

Revit中使用体量创建异型空间网架的方法 查看详情

浏览数:924

Revit中使用体量创建异型空间网架的方法
首先新建概念体量,将垂直工作面往左右分别复制一个或多个(根据自己需要创建的模型来定)  通过设置不同的工作平面,然后在三个平面上分别用样条曲线分别绘制出自己想要的一个形状,然后选中三条曲线,创建实心形状,如下  也可以通过‘透视’来再次修改形状,如下  接下来可以来分割网架,可以对网格的形状及距离进行修改  接着绘制嵌板模型,通过绘制嵌板样式来达到一个自己想要的形状; 首先新建一个基于公制幕墙嵌板填充图案,打开后,把底部网格的距离设置成网架分割的距离,如下  接着绘制一个网格嵌板,如下
查看详情

关于Revit中使用体量创建异型空间网架的方法 查看详情

浏览数:838

关于Revit中使用体量创建异型空间网架的方法
首先新建概念体量,将垂直工作面往左右分别复制一个或多个(根据自己需要创建的模型来定)    通过设置不同的工作平面,然后在三个平面上分别用样条曲线分别绘制出自己想要的一个形状,然后选中三条曲线,创建实心形状,如下      也可以通过‘透视’来再次修改形状,如下    接下来可以来分割网架,可以对网格的形状及距离进行修改    接着绘制嵌板模型,通过绘制嵌板样式来达到一个自己想要的形状;   首先新建一个基于公制幕墙嵌板填充图案,打开后,把底部网格的距离设置成网架分割的距离,如下&nb
查看详情

每日一技Revit中概念体量导入项目中不能生成体量楼层的解决方法 立即下载

等级:     文件格式:pdf     文件大小:242.81KB

关键词: BIM软件技巧 BIM软件应用 Revit软件技巧

每日一技Revit中概念体量导入项目中不能生成体量楼层的解决方法
1、首先创建-一个概念体量,创建如图所示模型线,并同时选中创建实体形状,切换到三维视图。 2、完成后如图所示,点击载入到项目一切换到立面视图,创建标高。 3、完成后如下图所示,然后切换到三维视图-选中体量-创建体量楼层,选中全部楼层。 4、可以发现,在视图中体量没有任何变化,没有生成体量楼层。出现这种情况怎么解决。首先点击编辑体量,切换回绘制模型线的立面图,点击编辑轮廓-将轮廓用模型线闭合。 5、完成后如图,点击完成模型,将体量模型再次载入到项目中,重复步骤3。 6、可以看到体量楼层已经生成,造成这种情况的原因是因为体量轮廓没有闭合,创建的体量
立即下载

Revit绘制桥梁原来这么简单! 查看详情

浏览数:9714 回复数:11

Revit绘制桥梁原来这么简单!
用REVIT绘制桥梁不难,关键是桥梁的平面曲线和纵断面曲线,如何结合,能确定桥中线3D模型,就解决了桥梁在REVIT中绘制问题。  解决方法:用CIVIL绘制中线,把中线导入REVIT作为参照。 步骤:(路中线---3维多段线---样条曲线)  1.在CIVIL中绘制中线的平面和纵断面      2.转到C3D 视图,找到刚才绘制的中线(这里有两条,一条是地面路线,一条是设计路线,我们所找的就是设计路线,可以查看特性,如果是布局,就是设计路线),两次炸开,使之成为3维多段线(出现小点点)。&nb
查看详情

Revit绘制技巧 查看详情

浏览数:1310

Revit绘制技巧
要在 Revit 中创建某些图元,例如屋顶、楼板、楼梯和栏杆扶手,可通过绘制功能绘制这些图元。定义其他类型的几何图形(如拉伸、洞口和区域)也需要绘制功能。 Revit 中有几个专门用于绘制过程的术语: 绘制是 Revit 中绘制图元的过程。 基于草图的图元是那些通常使用草图模式创建的图元(例如,楼板、天花板和拉伸)。也有一些不需要使用草图模式进行绘制的图元(例如墙)。 草图模式是 Revit 中的一种环境,使用该环境可绘制其尺寸或形状不能自动确定的图元,例如创建或编辑屋顶或楼板或编辑屋顶或楼板的草图时。进入草图模式时,功能区显示正在创建或编辑的草图类型所
查看详情

BIM软件小技巧:Revit软件2步绘制椭圆楼梯 查看详情

浏览数:697

BIM软件小技巧:Revit软件2步绘制椭圆楼梯
1、常规模型里以模型线(椭圆)为路径融合生成楼梯底板,分别设置参数a,b控制椭圆形状。    2、载入体量族里,将该椭圆底板上表面网络化,结合层高、踏步高、踏面宽等实际参数调整分格数,载入表面填充族生成踏步、踏面和扶手。 截图大样如下:
查看详情

BIM软件小技巧(8):Revit绘制斜梁时如何定位的技巧 查看详情

浏览数:5823

BIM软件小技巧(8):Revit绘制斜梁时如何定位的技巧

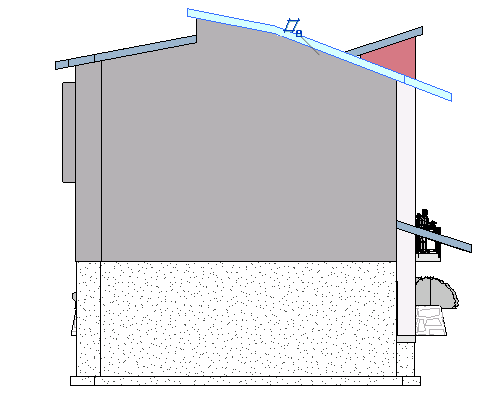

BIM软件小技巧:Revit绘制斜梁时如何定位的技巧   在绘制如图所示斜梁时如何定位的技巧:首先根据内建体量,通过已知标高确定斜梁所在的面,然后创建屋顶,使用洞口命令在斜梁对应的平面上切洞口以确定斜梁端点的位置,然后拖拽斜梁端点将他移动到正确标高。 想要了解更多的revit使用技巧吗?可以点击这里哟》》》 https://edu.zhulong.com/lesson/3079-1.html?f=lpbbs0812      BIM软件小技巧:Revit结构按轴网放置多个柱 &nbs
查看详情

Revit教程:Revit绘制桥梁 查看详情

浏览数:8357

Revit教程:Revit绘制桥梁
用REVIT绘制桥梁不难,关键是桥梁的平面曲线和纵断面曲线,如何结合,能确定桥中线3D模型,就解决了桥梁在REVIT中绘制问题,想要系统学习Revit软件,成为专业BIM人才,请点击【BIM】了解详情。 解决方法:用CIVIL绘制中线,把中线导入REVIT作为参照。 步骤:(路中线---3维多段线---样条曲线) 1.在CIVIL中绘制中线的平面和纵断面 Revit教程:Revit绘制桥梁Revit教程:Revit绘制桥梁 2.转到C3D 3D视图,找到刚才绘制的中线(这里有两条,一条是地面路线,一条是设计路线,我们所找的就是设计路线,可以查看特性,如果
查看详情

浅谈Autodesk Revit Architecture 2011软件“概念体量”设计 立即下载

等级:     文件格式:doc     文件大小:1.34MB

关键词: 建筑设计文章 建筑设计软件

内容简介 Autodesk 2011版用于建筑设计的系列软件拥有全面创新的概念设计功能,帮助设计师进行自由形状建模和参数化设计,并且还能够让您对早期设计进行分析。借助这些工具,设计师可以自由绘制草图,快速创建三维形状,交互地处理各个形状。Revit Architecture概念体量设计环境在设计过程的早期为建筑师、结构工程师和室内设计师提供了灵活性,使他们能够表达想法并创建可在初始阶段集成到建筑信息建模 (BIM) 中的参数化体量。   ....      9页word.
立即下载

Revit教程以及BIM相关应用案例分析汇总 查看详情

浏览数:10495 回复数:10

关键词: revit教程 Revit技巧

Revit教程以及BIM相关应用案例分析汇总
 BIM应用案例及Revit系列教程 bim Revit Architecture全面创新的概念设计功能带来易用工具,帮助您进行自由形状建模和参数化设计,并且还能够让您对早期设计进行分析。借助这些功能,您可以自由绘制草图,快速创建三维形状,交互地处理各个形状。可以利用内置的工具进行复杂形状的概念澄清,为建造和施工准备模型。随着设计的持续推进,Autodesk Revit Architecture能够围绕最复杂的形状自动构建参数化框架,并为您提供更高的创建控制能力、精确性和灵活性。从概念模型到施工文档的整个设计流程都在一个直观环境中完成。  &n
查看详情
